大型ハイパーマット前法型は、既設構造物の前面と通りを合わす事ができる、省力化大型かご工です。
省力化大型かご工

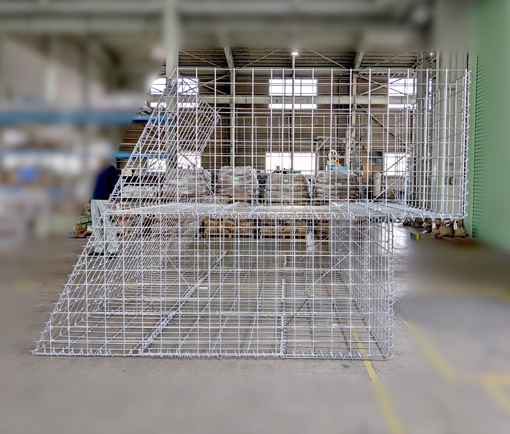

大型ハイパーマット前法型
大型ハイパーマット前法型は、大型ハイパーマットを前法形状とすることで、既設構造物等と通りを合わせる事を可能とした製品です。
大型ハイパーマット前法型 特長
- 本体金網部にφ8、φ9㎜鉄線を使用。
さらに中枠と上蓋を標準構造とし、コイルにより一体化することで高強度、剛性を実現しました。 - 亜鉛アルミ合金先メッキ溶接金網を採用する事で高い耐久性を実現しました。
- 製品断面を前法形状とすることで、既設構造物と通りを合わせることができます。
大型ハイパーマット前法型 施行用途

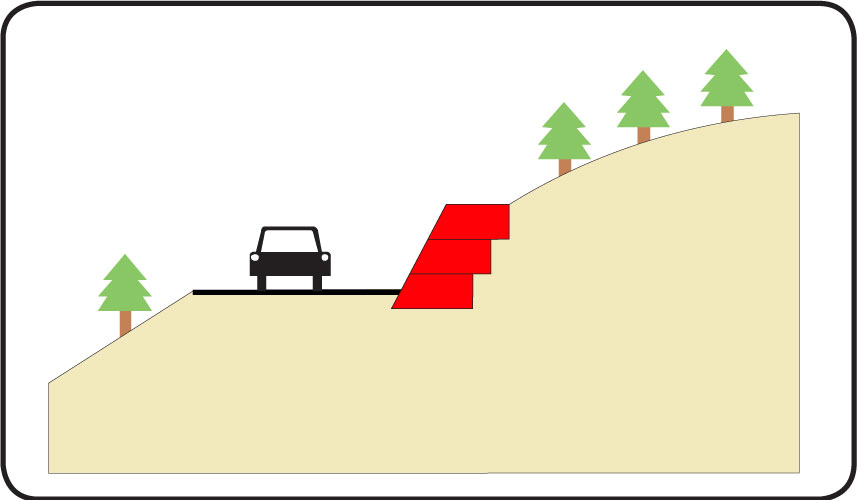

＜擁壁工＞

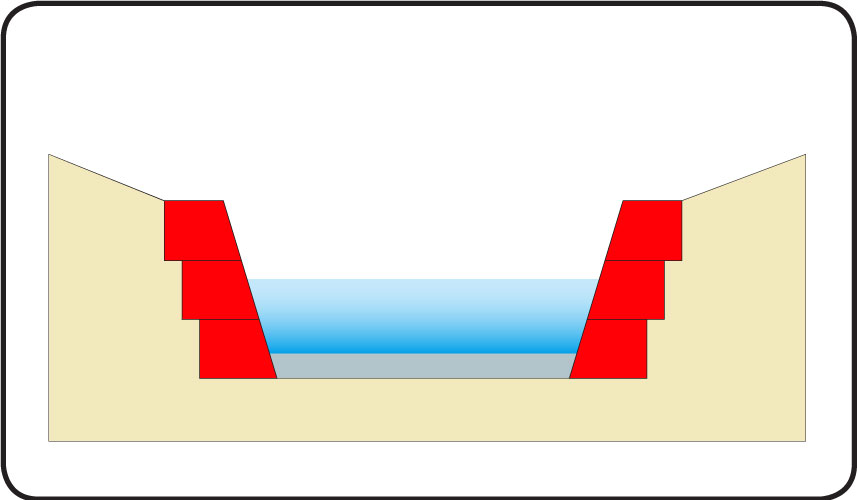

＜護岸工・流路工＞
大型ハイパーマット前法型 規格
部材規格
単位 ｍｍ
| 部材名 | 線径 | 網目 | 材質・表面処理 |
|---|---|---|---|
| 正面金網 | Φ8、Φ9 | 150×130 | 亜鉛アルミ合金先めっき溶接金網 めっき付着量300g/m2以上 アルミ含有量10％以上 （線材引張強さ540N/mm2 以上） |
| L型金網 | |||
| 調整金網 | Φ8 | 250×130 | |
| 上蓋 | 150×130 | ||
| 側面網 | Φ8、Φ9 | 100×130 | |
| 中枠 ※2 | Φ9 | － | |
| ステー | Φ9 | － | 亜鉛アルミ合金めっき鉄線 めっき付着量300g/m2以上 アルミ含有量10％以上 |
| コイル | Φ6 | － | 亜鉛アルミ合金めっき鉄線 めっき付着量500g/m2以上 |
※1 製品改良の為、製品形状及び仕様は予告なく変更する場合があります。
※2 河川用として仕切網構造もご準備しています。
※2 河川用として仕切網構造もご準備しています。
寸法規格
単位 ｍｍ
| 勾配 1:m | 型式 | 高さ H | 幅 B1/B2 | 長さ L |
|---|---|---|---|---|
| 0.3 | 150型 | 1000 | 1200/1500 | 2000 （1000）※ |
| 200型 | 1700/2000 | |||
| 250型 | 2200/2500 | |||
| 300型 | 2700/3000 |
| 勾配 1:m | 型式 | 高さ H | 幅 B1/B2 | 長さ L |
|---|---|---|---|---|
| 0.5 | 150型 | 1000 | 1000/1500 | 2000 （1000）※ |
| 200型 | 1500/2000 | |||
| 250型 | 2000/2500 | |||
| 300型 | 2500/3000 |
※延長調整用のL=1000㎜もご用意しております。
※上記以外の寸法は特注品となります。別途お問合せ下さい。
※上記以外の寸法は特注品となります。別途お問合せ下さい。
※価格、積算、安定計算、施工など製品に関するお問い合わせはこちら
