かご式マットレスは、鉄線かごを利用した「マットレス工法（軟弱地盤対策工法）」です。
軟弱地盤対策工法
かご式マットレス
「かご式マットレス」は、軟弱地盤対策工法の表層処理工法の一つである「マットレス工法」に鉄線かごを利用した製品であり、
支持力が不足する基礎地盤の表層を補強するかご工法です。
かご式マットレスは下記 新技術・新工法に登録しています。
かご式マットレス 特長

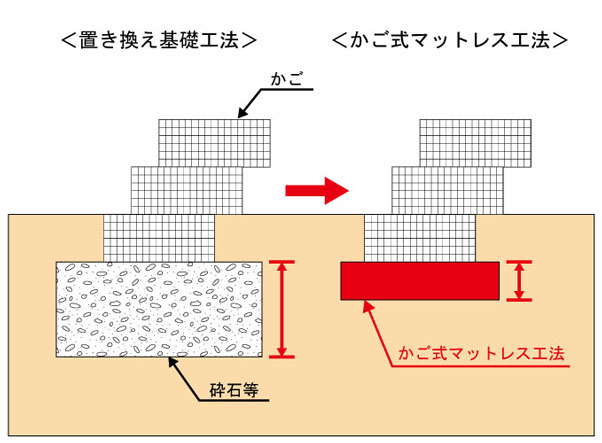

軟弱な地盤に、かご式マットレスを敷設することで、砕石等の置き換え工法に比べ、薄層でより支持力が発揮できる基礎構造物を構築できます。
セメント系の固化材を使用しないため、環境への負荷が少ない工法です。

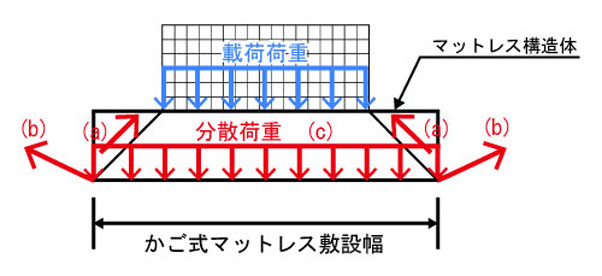

かご式マットレス 設計概念
下記3つの作用により、支持地盤に作用する荷重を低減させる効果が確認されています。
- 中詰材のせん断抵抗力（ａ）
- 補強材（かご）の引き上げ効果（ｂ）
- 分散荷重（ｃ）
かご式マットレス 規格
部材規格
単位 ｍｍ
| 部材名称 | 仕様 |
|---|---|
| 本体金網 | 亜鉛アルミ合金先めっき溶接金網 めっき付着量300g/m2以上 アルミ含有量10％以上 （線材引張強さ540N/mm2 以上） |
| 側面網 | |
| 上蓋 | |
| ステー | 亜鉛アルミ合金めっき鉄線 めっき付着量300g/m2以上（ステー） めっき付着量500g/m2以上（コイル） |
| コイル |
※製品改良の為、製品形状及び仕様は予告なく変更する場合があります。
寸法規格
単位 ｍｍ
| 型式 | 高さ H | 幅 B | 長さ L |
|---|---|---|---|
| 160型 | 400 | 1600 | 2000 |
| 180型 | 1800 | ||
| 200型 | 2000 | ||
| 230型 | 2300 | ||
| 280型 | 2800 | ||
| 330型 | 3300 | ||
| 380型 | 3800 |
※上記以外の寸法は特注品となります。別途お問合せ下さい。
※端部用のL=1000mmもご用意しております。
※端部用のL=1000mmもご用意しております。
載荷試験 実施状況

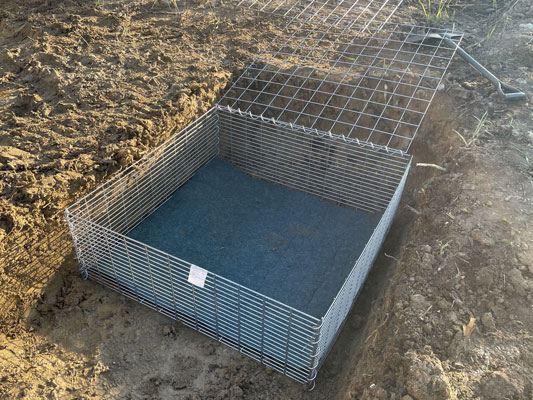

仮組試験 状況

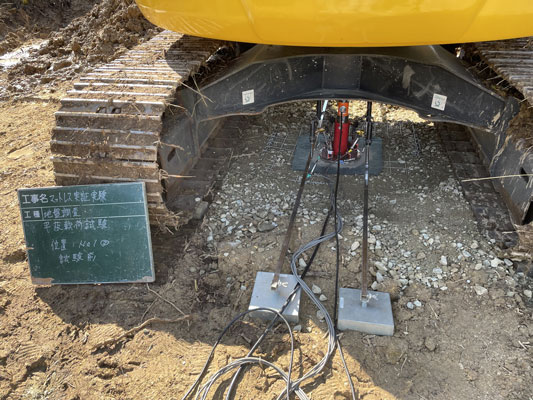

荷試験 状況
「かご式マットレス」は、 京都大学大学院 工学研究科 都市社会工学専攻 教授 肥後陽介氏（専門分野：地盤工学・地盤防災） 監修の元、開発・実験を行いました。
