大型砕石かごは、単粒度砕石（20～40㎜）をそのまま中詰めすることができる、省力化大型かご工です。
小粒石対応大型かご工
大型砕石かご
大型砕石かごは、中詰材に単粒度砕石（20～40mm）を利用し、中詰量が多くなる大型かご製品の施工性を大幅に改善した製品です。
大型砕石かごは下記 新技術・新工法に登録しています。
大型砕石かご 特徴

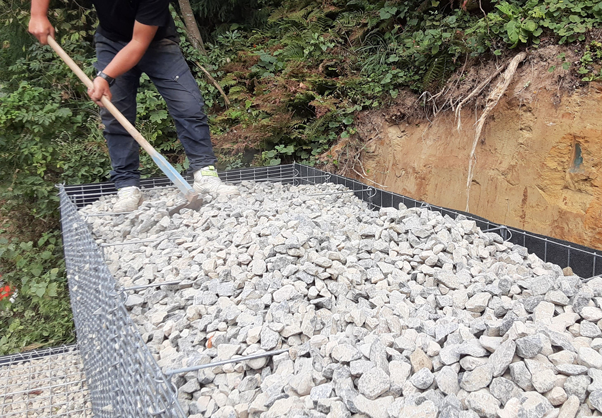

- 単粒度砕石（20～40mm）を利用することで、中詰材の投入及び敷き並べ作業を軽減し、中詰量の多くなる大型断面のかご工の施工性が大幅に向上しました
- 亜鉛アルミ合金先メッキ溶接金網を、採用する事で高い耐久性を実現しました。
大型砕石かご 規格
部材規格
単位 ｍｍ
| 部材名 | 線径 | 網目 | 材質・表面処理 |
|---|---|---|---|
| Ｌ型金網 | Φ6 | 26×100 | 亜鉛アルミ合金先めっき溶接金網 めっき付着量300g/m2以上 アルミ含有量10％以上 （線材引張強さ540N/mm2以上） |
| 上蓋 | 100×100 | ||
| 側面網 | 26×100 | ||
| 中枠 | Φ8 | － | 亜鉛アルミ合金めっき鉄線 めっき付着量300g/m2以上 アルミ含有量10％以上 |
| ステー | Φ9 | － | |
| コイル | Φ5 | － |
※上蓋を細目にする事が可能です。。
※製品改良の為、製品形状及び仕様は予告なく変更する場合があります
※製品改良の為、製品形状及び仕様は予告なく変更する場合があります
寸法規格
単位 ｍｍ
| 型式 | 高さ H | 幅 B | 長さ L |
|---|---|---|---|
| 100型 | 1000 | 1000 | 2000 |
| 150型 | 1500 | ||
| 200型 | 2000 | ||
| 250型 | 2500 |
※延長調整用のL＝1000mmもご用意しております。

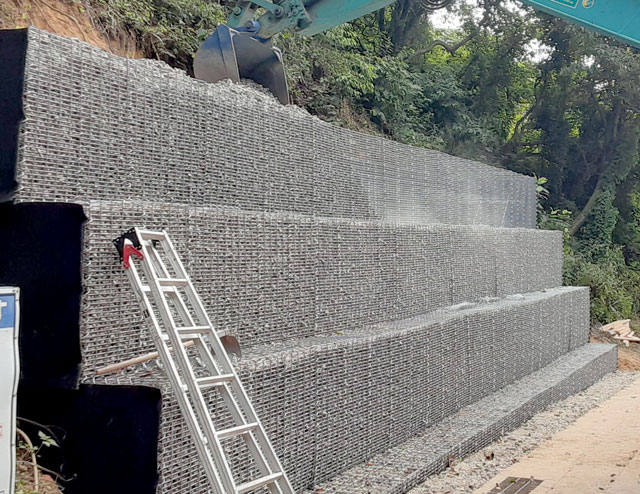

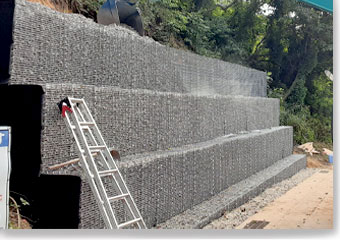

大型砕石かご 施工例
※価格、積算、安定計算、施工など製品に関するお問い合わせはこちら
※「大型砕石かご」は共和ハーモテック株式会社の商標または登録商標です。
