砕石かご20は、単粒度砕石（20～40mm）をそのまま中詰めすることができるかご工です。
小粒石対応かご工
砕石かご20
従来技術であるふとんかごは、150～200mmの割栗石等を中詰めする作業が課題でした。 砕石かご20は、単粒度砕石（20～40mm）を利用し、施工性を大幅に改善したかご工法です。
砕石かご20 特徴
施工性
- 単粒度砕石（20～40mm）を利用することで、中詰材の投入及び敷き並べ作業を軽減しました。
- 本体に自立性のあるU字型の溶接金網を採用することで、組立工程を簡素化し、施工性が大幅に向上しました。
耐久性
- 金網部に、亜鉛アルミ合金先めっき溶接金網を採用することにより、従来技術であるふとんかごと比較して耐久性が向上し、本設工法としての長期耐久性を実現しました。
適応箇所
- 50型：土圧のかからない法面保護や法尻保護工、用地制限等により掘削幅が取れない箇所等
- 100型・120型：土圧のかかる場所、または緩勾配に設置する箇所等
砕石かご20 用途
- 法面保護工
- のり尻工
- 羽口工
- 土留工
- 法覆工
砕石かご20 規格
部材規格
単位 ｍｍ
| 部材名称 | 線径 | 網目 | 仕様 |
|---|---|---|---|
| 本体金網 | Φ4 | （前面部）24×100 （背面部）61×100 |
亜鉛アルミ合金先めっき溶接金網 めっき付着量300g/m2以上 アルミ含有量10%以上 （線材引張強さ540N/mm2以上） |
| 側面網 | Φ4 | 24×100 | |
| 上蓋 | Φ4 | 100×100 | |
| 補強筋 | Φ6 | － | 亜鉛アルミ合金めっき鉄線 めっき付着量300g/m2以上 アルミ含有量10％以上 |
| ステー | Φ6 | － | |
| コイル | Φ5 | － |
※上蓋はオプション品です。
寸法規格
単位 ｍｍ
| 型式 | 高さ H | 幅 B | 長さ L |
|---|---|---|---|
| 50型 | 500 | 500 | 2000 |
| 100型 | 1000 | ||
| 120型 | 1200 |
※延長調整用のL＝1000mmもご用意しております。
※上記以外の寸法は特注品となります。お問い合わせください。
※上記以外の寸法は特注品となります。お問い合わせください。
砕石かご20 施工方法
11段目設置

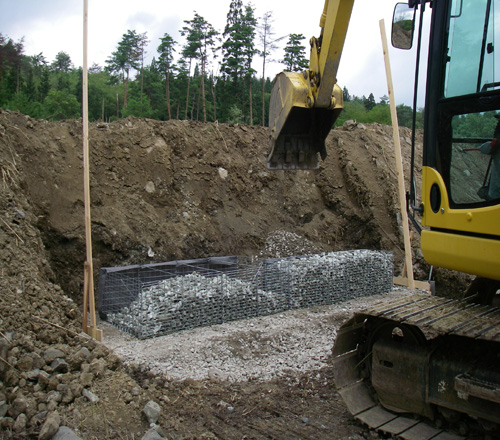

21段目設置砕石投入
32段目設置砕石投入
4構築完了
砕石かご20 施工例
